भारत सेमिकंडक्टर मिशन 2.0: सेमिकॉन 2.0 के छह स्तंभ, परिव्यय और पहले चरण का लेखा-जोखा

भारत सेमिकंडक्टर मिशन 2.0: जुलाई 2026 में मंत्रिमंडल का अनुमोदन

सेमिकंडक्टर मिशन 2.0: परिव्यय, अवधि और लक्ष्य

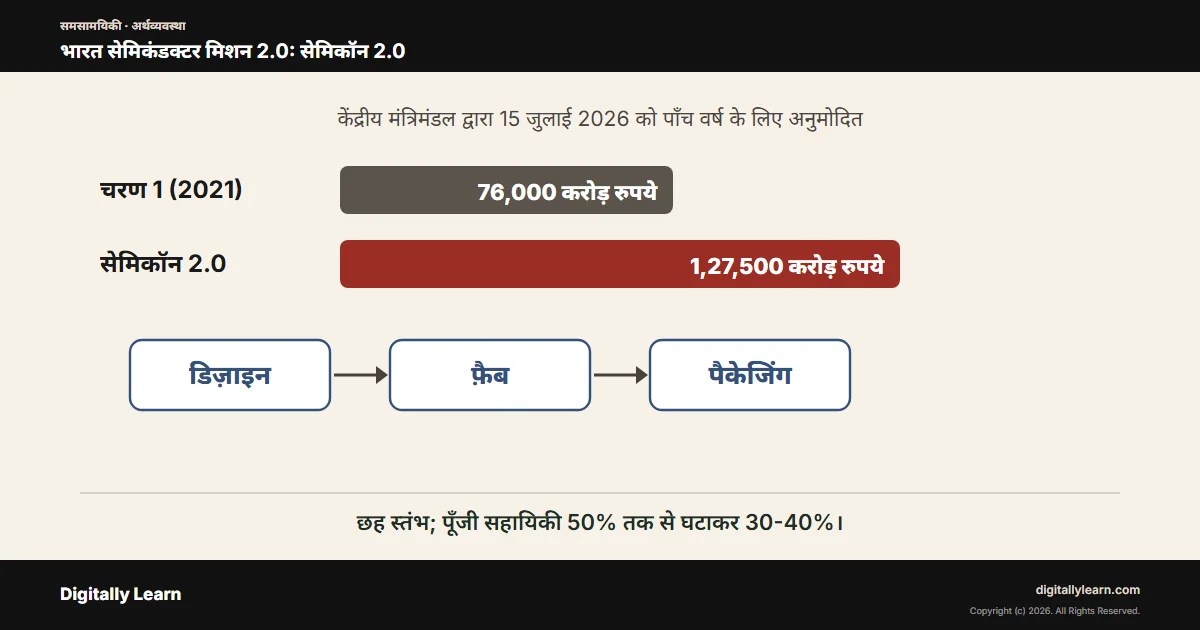

15 जुलाई 2026 को प्रधानमंत्री की अध्यक्षता में केंद्रीय मंत्रिमंडल ने भारत सेमिकंडक्टर मिशन के दूसरे चरण, सेमिकॉन 2.0, को 1,27,500 करोड़ रुपये के कुल बजट परिव्यय के साथ अनुमोदित किया। यह पहले चरण पर आगे बढ़ता है, और इसका उद्देश्य सेमिकंडक्टर क्षेत्र को वह निरंतर, दीर्घकालिक सहायता देना है जिसकी चिप उद्योग को आवश्यकता होती है।

अनुमोदन चरणों में हुआ। 1 फ़रवरी 2026 के केंद्रीय बजट ने ISM 2.0 की घोषणा की, ताकि उपकरण और सामग्री बनें, पूर्ण-स्तरीय भारतीय बौद्धिक संपदा (IP) का डिज़ाइन हो और आपूर्ति शृंखलाएँ सुदृढ़ हों, तथा उद्योग के नेतृत्व वाले शोध और प्रशिक्षण केंद्र बनें। 1 जुलाई को वित्त मंत्रालय की व्यय वित्त समिति ने 1.25 लाख करोड़ रुपये स्वीकृत किए, जो पहले चरण के 76,000 करोड़ रुपये से कहीं अधिक था, और 15 जुलाई को मंत्रिमंडल ने अंतिम राशि अनुमोदित की।

• निवेश: लगभग 4 लाख करोड़ रुपये आकर्षित होने की अपेक्षा।
• उत्पादन: लगभग 2 लाख करोड़ रुपये का सेमिकंडक्टर उत्पादन।
• निर्यात: लगभग 1 लाख करोड़ रुपये।
• अवधि: पाँच वर्ष; योजना का विवरण बाद में राजपत्र में “भारत में सेमिकंडक्टर डिज़ाइन और विनिर्माण पारितंत्र के विकास की योजना” के रूप में अधिसूचित हुआ।

उसी बैठक ने मोबाइल फ़ोन विनिर्माण योजना के लिए 62,500 करोड़ रुपये भी अनुमोदित किए। यह योजना पात्र बिक्री पर 2.25% से 5% तक प्रोत्साहन देती है, जो इस पर निर्भर है कि हैंडसेट में कितना स्थानीय डिज़ाइन है, क्योंकि भारत में जोड़े जाने वाले फ़ोनों के अधिकांश पुर्ज़े अब भी आयात होते हैं और भारतीय डिज़ाइन वाले हैंडसेट विरले हैं।

सेमिकंडक्टर विनिर्माण: भारत में चिप कैसे बनती है

सेमिकंडक्टर चिप क्या है: डिज़ाइन, निर्माण और पैकेजिंग की मूल्य शृंखला

चिप, अर्थात् एकीकृत परिपथ (integrated circuit), तीन बड़े चरणों में बनती है। पहले उसका डिज़ाइन बनता है; फिर उसे शुद्ध एकल-क्रिस्टल अर्धचालक पदार्थ के वेफ़र पर, जो लगभग सदा सिलिकॉन होता है, प्रकाश-अश्मलेखन (photolithography), निक्षेपण, आयन रोपण और निक्षारण के अनेक चरणों से बनाया जाता है; अंत में वेफ़र से अलग-अलग डाई काटी जाती हैं, और उन्हें जोड़ा, परखा और पैक किया जाता है।

1. चिप डिज़ाइन: इंजीनियर इलेक्ट्रॉनिक डिज़ाइन ऑटोमेशन (EDA) सॉफ़्टवेयर से परिपथ और उसके निर्माण खंड, अर्थात् बौद्धिक संपदा (IP), बनाते हैं।
2. निर्माण: फ़ैब, या फ़ाउंड्री, वह कारखाना है जहाँ एकीकृत परिपथ बनते हैं; सारा निर्माण स्वच्छ कक्षों (cleanrooms) में होता है, जहाँ धूल का एक कण भी सूक्ष्म परिपथ को बिगाड़ सकता है।
3. असेंबली और पैकेजिंग: ATMP (असेंबली, परीक्षण, चिह्नांकन और पैकेजिंग) या OSAT (आउटसोर्स्ड सेमिकंडक्टर असेंबली और परीक्षण) इकाइयाँ डाई को तैयार चिप में बदलती हैं।

जो कंपनियाँ चिप डिज़ाइन करती हैं पर बनवाती बाहर से हैं, वे फ़ैबलेस कहलाती हैं; जो फ़ाउंड्री केवल दूसरों के डिज़ाइन बनाती हैं, वे प्योर-प्ले फ़ाउंड्री हैं। भारत की शक्ति डिज़ाइन में रही है, जबकि अब तक अनुमोदित उसके अधिकांश कारखाने पैकेजिंग इकाइयाँ हैं।

सेमिकंडक्टर फ़ैब: पुराने (लेगेसी) और अग्रणी (फ्रंटियर) नोड

फ़ैब विश्व के सबसे महँगे कारखानों में से है: नया फ़ैब एक अरब अमेरिकी डॉलर से अधिक का होता है, और प्रायः दसियों अरब डॉलर का, तथा एक अकेला चरम पराबैंगनी (EUV) स्कैनर 34 करोड़ डॉलर तक का हो सकता है। हर प्रौद्योगिकी नोड, जैसे 90 नैनोमीटर या 28 नैनोमीटर प्रक्रिया, निर्माण की एक पीढ़ी का नाम है।

नोड के नाम नैनोमीटर में दिए जाते हैं, और एक नैनोमीटर एक मीटर का अरबवाँ भाग (10^-9 मीटर) है। नोड के नाम की संख्या कभी प्रक्रिया के न्यूनतम आकार को बताती थी; 1994 के बाद से यह अधिकतर विपणन का नाम बन गई है, जिसका किसी भौतिक माप से निश्चित संबंध नहीं।

सबसे शक्तिशाली फ़ोन 7 नैनोमीटर या उससे छोटे अग्रणी चिपों का उपयोग करते हैं। भारत की वर्तमान इकाइयाँ 28 नैनोमीटर के उन चिपों को लक्ष्य करती हैं जो पुराने कहे जाने वाले नोड पर बनते हैं, क्योंकि रोज़मर्रा के इलेक्ट्रॉनिक उपकरणों को, जहाँ आकार और गणना-शक्ति बाधा नहीं, ऐसे चिप बड़ी संख्या में चाहिए। पहले चरण का काम 28 से 110 नैनोमीटर पर था; सेमिकॉन 2.0 भारत और विदेश के शोध केंद्रों के साथ अधिक उन्नत नोड की ओर बढ़ना चाहता है।

सेमिकॉन 2.0 के छह स्तंभ: चिप डिज़ाइन से प्रतिभा तक

डिज़ाइन, मशीनें, फ़ैब, पैकेजिंग, शोध और प्रतिभा: स्तंभ-दर-स्तंभ

सेमिकॉन 2.0 छह स्तंभों पर खड़ा है, ताकि अकेले कारखाने नहीं, पूरा पारितंत्र बढ़े।

1. डिज़ाइन: 105 स्टार्टअप पहले से चिप बना रहे हैं; लक्ष्य डिज़ाइन पारितंत्र को गहरा करना और चिपों तथा प्रणालियों के IP और डिज़ाइन विकसित करना है, ताकि भारत चिप डिज़ाइन IP का प्रमुख देश बने।
2. मशीनें और सामग्री: चिप निर्माण की मशीनें बनाने और विकसित करने वाली, और उसकी सामग्री, रसायन तथा गैसें बनाने वाली कंपनियों को प्रोत्साहन मिलेगा; इससे परिशुद्ध विनिर्माण भी बढ़ेगा।
3. अधिक फ़ैब: सिलिकॉन फ़ैब, यौगिक सेमिकंडक्टर फ़ैब, असतत घटक फ़ैब और डिस्प्ले फ़ैब; पहला फ़ैब 2028 में चालू होना निर्धारित है।
4. ATMP और OSAT: अधिक पैकेजिंग इकाइयाँ, और सबसे उन्नत पैकेजिंग प्रौद्योगिकियाँ भारत लाने पर ध्यान।
5. शोध तथा विकास: 28 से 110 नैनोमीटर की शुरुआत से उन्नत नोड और अन्य उन्नत प्रौद्योगिकियों की ओर, भारत और विदेश के अग्रणी शोध केंद्रों के साथ।
6. प्रतिभा: 315 विश्वविद्यालय नवीनतम EDA उपकरणों पर चिप डिज़ाइन सिखा रहे हैं, और लगभग 68,000 छात्र प्रशिक्षित हो चुके हैं; प्रशिक्षण और गहरा होगा, और उद्योग स्वच्छ कक्ष तथा फ़ैब निर्माण के कौशल में सहयोग देगा।

सरकार के अनुसार यह योजना सभी क्षेत्रों में आर्थिक वृद्धि में सहायक होगी, आपूर्ति शृंखला के लचीलेपन से राष्ट्रीय सुरक्षा को सुदृढ़ करेगी और प्रौद्योगिकी में नेतृत्व बनाने में मदद करेगी। मंत्री ने कहा कि इस कार्यक्रम के अंत तक देश स्वदेशी चिपों के उत्पादन में आत्मनिर्भर होगा।

डिज़ाइन स्तंभ: सामरिक, वाणिज्यिक और परिनियोजन से जुड़ी सहायता

छह में पहला, डिज़ाइन स्तंभ, तीन श्रेणियों में सहायता देता है; तीनों केवल उन कंपनियों के लिए हैं जो भारत में निगमित हों, जिनका मुख्यालय भारत में हो और जिनकी यहाँ उल्लेखनीय गतिविधि हो।

इसके साथ डिज़ाइन अवसंरचना भी मिलती है: स्टार्टअप, सूक्ष्म, लघु और मध्यम उद्यम तथा शैक्षणिक संस्थाएँ EDA उपकरणों के केंद्रीय ग्रिड और बहु-परियोजना वेफ़र निर्माण तक पहुँच पाती हैं, और वाणिज्यिक परियोजनाओं की डिज़ाइन फ़ाइलें तथा IP अधिकार भारत में ही रहने चाहिए।

पहले चरण से क्या बदला: व्यापक दायरा, कम सहायिकी

मुख्य बदलाव दायरे में है। मिशन अब इलेक्ट्रॉनिक्स विनिर्माण पारितंत्र के बड़े हिस्से को समेटता है, जिसमें चिप डिज़ाइन की प्रतिभा, पूँजीगत मशीनें, सेमिकंडक्टर स्तर की शुद्धता वाले रसायन और गैसें, और शोध आते हैं; पहले चरण ने इन्हें केवल आंशिक रूप से छुआ था। कच्चा माल देने वाले, जिनमें खनिज और गैसें शामिल हैं, भी प्रोत्साहन पा सकते हैं।

धन का तरीक़ा भी बदला है। पूँजी सहायिकी परियोजना की लागत का एक भाग चुकाती है; पहले चरण में यह 50% तक थी, और सेमिकॉन 2.0 इसे घटाकर 30 से 40% करता है, इस आकलन पर कि कम प्रोत्साहन के बावजूद भारत चिप निर्माताओं के लिए अधिक आकर्षक होता जा रहा है। भूमि सहायता की संभावना भी कम है, क्योंकि राज्य अब नाममात्र मूल्य पर भूमि और केंद्र के ऊपर अपने प्रोत्साहन दे रहे हैं।

भारत सेमिकंडक्टर मिशन का पहला चरण: बारह इकाइयाँ और चौबीस डिज़ाइन परियोजनाएँ

ISM 1.0: अनुमोदित फ़ैब, पैकेजिंग इकाइयाँ और डिज़ाइन परियोजनाएँ

पहला चरण दिसंबर 2021 में 76,000 करोड़ रुपये के साथ अनुमोदित हुआ, और 2022 के एक संशोधन ने बड़ी परियोजनाओं के लिए 50% तक पूँजी सहायिकी की अनुमति दी, जैसे गुजरात के साणंद में माइक्रोन का मेमोरी चिप पैकेजिंग संयंत्र। बारह विनिर्माण इकाइयाँ अनुमोदित हुईं, जिनमें कुल 1.64 लाख करोड़ रुपये से अधिक का निवेश है, ताकि उपभोक्ता उपकरणों, औद्योगिक इलेक्ट्रॉनिक्स, ऑटोमोबाइल, पावर इलेक्ट्रॉनिक्स, दूरसंचार और एयरोस्पेस की चिप आवश्यकताएँ पूरी हों।

• तीन फ़ैब: एक सिलिकॉन फ़ैब, एक सिलिकॉन कार्बाइड फ़ैब और एक एकीकृत गैलियम नाइट्राइड माइक्रो-LED डिस्प्ले फ़ैब।
• पैकेजिंग: नौ पैकेजिंग इकाइयाँ, जो गुजरात, उत्तर प्रदेश, पंजाब, असम, ओडिशा और आंध्र प्रदेश में फैली हैं।
• उत्पादन में: माइक्रोन, केन्स और सीजी सेमी ने वाणिज्यिक उत्पादन शुरू कर दिया है, और एक और इकाई के 2026 में शुरू होने की अपेक्षा है।

अधिकांश निवेश टाटा इलेक्ट्रॉनिक्स से आया है। पावरचिप के साथ धोलेरा में 91,000 करोड़ रुपये की लागत से नियोजित उसका फ़ैब 28 नैनोमीटर प्रौद्योगिकी पर प्रति माह 50,000 वेफ़र प्रोसेस करेगा और 2028 में वाणिज्यिक उत्पादन शुरू करेगा।

डिज़ाइन की ओर, डिज़ाइन से जुड़े प्रोत्साहन कार्यक्रम में स्टार्टअप और सूक्ष्म, लघु और मध्यम उद्यमों की 24 परियोजनाओं को वित्तीय सहायता मिली है, और 105 स्टार्टअप तथा उद्यमों को उद्योग-मानक डिज़ाइन सॉफ़्टवेयर तक पहुँच मिली है। इनके चिप उपग्रह संचार, ड्रोन, निगरानी कैमरों, इंटरनेट ऑफ़ थिंग्स उपकरणों, LED ड्राइवरों, AI प्रणालियों, दूरसंचार उपकरणों और स्मार्ट मीटरों के लिए हैं।

सरकार ने महँगे डिज़ाइन सॉफ़्टवेयर के लाइसेंस ख़रीदे और विश्वविद्यालयों तथा स्टार्टअप को निःशुल्क दिए हैं। मोहाली की सेमिकंडक्टर प्रयोगशाला, जिसका नवीनीकरण हो रहा है, छात्रों और शोधकर्ताओं के डिज़ाइन किए चिपों को "टेप आउट" करने में मदद करेगी। मोहाली का चिप निर्माण से पुराना संबंध है: वहाँ सेमिकंडक्टर कॉम्प्लेक्स लिमिटेड द्वारा चलाई जा रही सरकारी इकाई फ़रवरी 1989 की आग में ठप हो गई और 1997 तक उत्पादन फिर शुरू नहीं हुआ, जिससे भारत वर्षों तक घरेलू चिप निर्माण के बिना रहा।

भारत में सेमिकंडक्टर उद्योग: सामरिक औचित्य और चुनौतियाँ

आपूर्ति शृंखला का लचीलापन और सामरिक बढ़त

कोविड-19 के वर्षों में आपूर्ति शृंखला के व्यवधानों से लेकर अमेरिका और चीन के व्यापार युद्ध में अमेरिका के निर्यात नियंत्रणों तक, यह भावना बढ़ी है कि भारत को विश्वव्यापी इलेक्ट्रॉनिक्स मूल्य शृंखलाओं से और गहराई से जुड़ना चाहिए। विश्व में मेमोरी चिपों की कमी भी रही है, और कृत्रिम बुद्धिमत्ता (AI) उपकरणों के लिए चिप चाहिए।

चिप सामरिक महत्त्व रखते हैं। जो देश किसी दुर्लभ क्षमता पर नियंत्रण रखता है, उसे दूसरों पर बढ़त मिलती है, और आपूर्ति के झटकों से सबसे अच्छा बचाव अपनी क्षमता रखना है। सरकार का मत है कि घरेलू क्षमता आवश्यक है, भले नीदरलैंड और ताइवान जैसे देशों के स्तर तक पहुँचने में दशकों लगें।

भारत के चिप उद्योग की चुनौतियाँ: प्रौद्योगिकी, प्रतिभा और प्रतिफल

• अग्रणी प्रौद्योगिकी: कुछ उपकरण उन्नत अर्थव्यवस्थाओं की पहुँच से भी बाहर हैं; डच चरम पराबैंगनी अश्मलेखन मशीनें इतनी जटिल हैं कि केवल जापान उन्हें बनाने के निकट है।
• गहरी जेब वाले प्रतिद्वंद्वी: उन्नत अर्थव्यवस्थाएँ अपना स्थान बचाने के लिए कहीं अधिक ख़र्च करती हैं, और बढ़त देने वाली क्षमताएँ भारत के उन्हें जल्दी पाने का विरोध पैदा करती हैं।
• प्रतिभा का पलायन: भारत में चिप डिज़ाइनर बहुत हैं, पर अधिकांश विदेशी कंपनियों के लिए या उनकी ओर से काम करते हैं, जिससे रॉयल्टी और विशेषज्ञता बाहर रह जाती है।
• अनिश्चित प्रतिफल: पहले चरण की अधिकांश इकाइयों में वाणिज्यिक उत्पादन अभी शुरू होना है, और यह उद्योग बड़ा रोज़गार देने वाला शायद न बने।

अवसर भी वास्तविक है। वैश्विक प्रतिभा की बढ़ती कमी के बीच सेमिकंडक्टर इंजीनियरों और डिज़ाइनरों की विश्व भर में माँग है, और मूल्य शृंखला के प्रमुख हिस्सों में कड़ी प्रतिस्पर्धा वैसी वृद्धि ला सकती है जिसने एशियाई टाइगर अर्थव्यवस्थाओं को बनाया।

भारत सेमिकंडक्टर मिशन UPSC: सामान्य अध्ययन प्रश्नपत्र III

UPSC और PCS पाठ्यक्रम में औद्योगिक नीति और प्रौद्योगिकी

सेमिकॉन 2.0 सामान्य अध्ययन प्रश्नपत्र III में आता है: औद्योगिक नीति और औद्योगिक वृद्धि पर उसके प्रभाव, प्रौद्योगिकी का स्वदेशीकरण, और विज्ञान एवं प्रौद्योगिकी के विकास। राज्य लोक सेवा परीक्षाएँ भी अर्थव्यवस्था और प्रौद्योगिकी के इन्हीं विषयों पर प्रश्न पूछती हैं।

1. प्रारंभिक परीक्षा के तथ्य: 15 जुलाई 2026 को अनुमोदन; परिव्यय 1,27,500 करोड़ रुपये; पाँच वर्ष की अवधि; छह स्तंभ; पूँजी सहायिकी 30 से 40%, जबकि पहले चरण में 50% तक; पहला चरण दिसंबर 2021 में 76,000 करोड़ रुपये के साथ; बारह इकाइयाँ (एक सिलिकॉन फ़ैब, एक सिलिकॉन कार्बाइड फ़ैब, एक GaN डिस्प्ले फ़ैब, नौ पैकेजिंग इकाइयाँ); 28 नैनोमीटर का पुराना नोड।
2. मुख्य परीक्षा का विश्लेषण: किसी देश को चिप निर्माण क्यों चाहिए, डिज़ाइन से पैकेजिंग तक की मूल्य शृंखला, कारखाना सहायिकी से पारितंत्र निर्माण की ओर बदलाव, और प्रौद्योगिकी, प्रतिभा तथा प्रतिफल की चुनौतियाँ।
